LED貼片加工需要哪些設備？漢誠通LED貼片一條線配置方案.
LED貼片工藝流程簡化為：印刷-------貼片-------焊接-------檢修(每道工藝中均可加入檢測環節以控制質量)
錫膏印刷機【印刷】
現代錫膏印刷機一般由裝版、加錫膏、壓印、輸電路板等機構組成。它的工作原理是：先將要印刷的電路板固定在印刷定位臺上，然后由印刷機的左右刮刀把錫膏或紅膠通過鋼網漏印于對應焊盤，對漏印均勻的PCB,通過傳輸臺輸入至貼片機進行自動貼片。

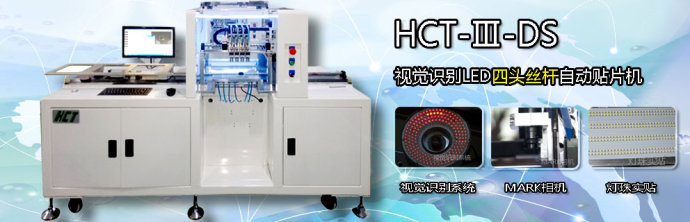

Led貼片機【貼片】
Led貼片機利用導軌或者線性馬達原理控制驅動頭；同時要配備專業的紡粘膠吸嘴頭，這樣在貼裝過程中，才盡最大可能杜絕粘料、甩料等生產瑕疵；Led貼片機坦克鏈要求更有足夠的韌性和延展性，這樣才能保證其穩定性和使用壽命。
無鉛回流焊【焊接】
所謂的回流焊（Reflow），在表面貼裝技術（SMT）中，是指錠形或棒形的焊錫合金，經過熔融并再制造成形為錫粉（即圓球形的微小錫球），然后搭配有機輔料（助焊劑）調配成為錫膏；又經印刷、踩腳、貼片、與再次回熔并固化成為金屬焊點之過程，謂之Reflow Soldering（回流焊接）。此詞中文譯名頗多，如再流焊、回流焊、回焊（日文譯名）熔焊、回焊等；都是將松散的錫膏再次回熔，并凝聚愈合而成為焊點，故早期稱之為“熔焊”。但為了與已流行的術語不至相差太遠，及考慮字面并無迂回或巡回之含意，但卻有再次回到熔融狀態而完成焊接的內涵，故現今都稱之為回流焊。
