漢誠通獨家研發的一款多功能貼片機，可以一機兩用，加上振動盤可以是透鏡貼片機，放上飛達可以是LED貼片機，既可以貼透鏡，又可以貼0603至7474等所有規格SMD LED組件，是一款多功能貼片機。
|
HCT-V8整機技術參數： |
|
|
貼片最大電路板面積 |
1200×460mm |
|
元件識別方式 |
飛行相機 |
|
LED元件最大貼片速度 |
40000CPH |
|
透鏡最大貼片速度 |
10000~18000cph |
|
圖像識別精度 |
±0.03mm |
|
運動精度 |
±0.03mm |
|
機械精度 |
±0.01mm |
|
最大功率 |
3.2KW |
|
可以貼裝元器件 |
0603以上阻容件及各種3528和5050LED芯片,同時滿足SOP SOT芯片的貼裝 并兼容各種大功率芯片、透鏡貼裝 |
|
生產種類 |
LED日光燈管、軟燈帶、護欄管、模組、顯示屏、背光源、慢反射、Lens透鏡等多種LED應用產品 |
|
振動盤數量 |
雙盤8通道 |
|
喂料器數量 |
標準12MM電動飛達可裝20個 |
|
操作系統 |
WINDOWS XP |
|
壓縮空氣 |
0.55MPA |
|
電源電壓 |
220V,50Hz |
|
貼裝頭 |
8 頭 |
|
電纜線 |
德國易格斯IGUS |
|
電機 |
磁懸浮電機 |
|
重量 |
1680Kg |
|
外形體積 |
2000MM(L)*1150MM(W)*1400MM(H) |
透鏡貼片機采用磁懸浮電機，可以消除中間環節帶來的各種定位誤差，不但可以大大提高定位精度，而且可以延長機器的使用壽命，直線電機可實現無接觸傳遞力，機械摩擦損耗小，所以故障小，因而工作安全可靠、壽命長。

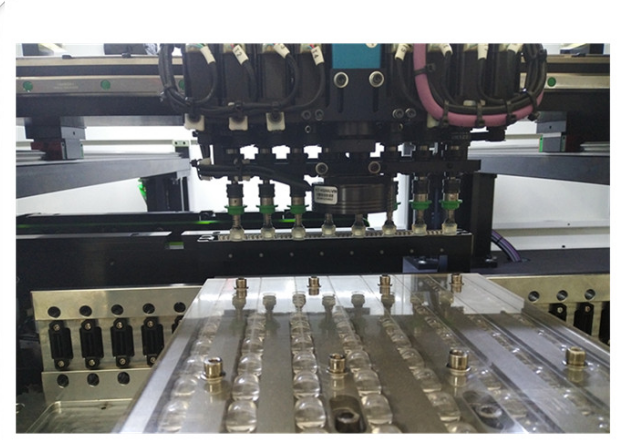

貼片機每個貼裝頭都可360度轉角，可以貼任意角度，核心部件都采用知名大品牌商生產的，如德國易格斯線，進口電磁閥、松下電機、松下傳感器等等。
透鏡貼片機是一款多功能貼片機，市場永遠在變，買一款既可以貼透鏡，又可以貼LED的多功能貼片機，是明智的選擇。
